Question 1

Wo werden Detektoren angewendet?

Accepted Answer

Detektoren werden angewendet in der Industrie, in der Wissenschaft, in der Medizin, in der Sicherheitsbranche, im Umweltschutz.

Question 2

Wofür werden Detektoren angewendet?

Accepted Answer

Detektoren werden angewendet zur Messung von Strahlen und von Radioaktivität.

Question 3

Was ist ein Szintillations-Detektor?

Accepted Answer

Die Kombination eines Szintillators und einem Lichtdetektor nennt man Szintillationsdetektor.

Question 4

Welche Szintillationsmaterialien werden für den Bau eines Detektors eingesetzt?

Accepted Answer

Alle bekannten und allgemein erhältlichen Materialien finden ihren Einsatz, wie zum Beispiel:
Szintillations-Kristalle wie NaJ(tl), CsJ8tl), BGO, CeBr3
Plastik-Szintillatoren (u.a. EJ-200, EJ-204, EJ-212, EJ-240, EJ-440, EJ-444) Flüssig-Szintillatoren (EJ-309)
Elektronik wie Spannungsteiler o/m Vorverstärker (aufsteckbar oder integriert), und diverse Stecker
Photomultiplier und Sockel f Photomultiplier
Detektorkabel
μ-Metall-Abschirmung
Kleber (optischer Zement) EJ-500 Detektor-Farbe EJ-510 / EJ-520 Silikonfett EJ-550

Question 5

Woraus besteht ein „Standard“- Szintillations - Detektor?

Accepted Answer

Ein Detektor besteht aus einem Szintillationskristall montiert in einem Aluminium oder Edelstahl oder Kupfergehäuse, optisch gekoppelt mit einem Photomultiplier (Fotovervielfacherröhre) oder ähnlicher Vorrichtung (Photodiode oder SiPm-PMT) Viele PMT Durchmesser sind individuell möglich.

Question 6

Was ist der gängigste Szintillationsdetektor?

Accepted Answer

Der am häufigsten verwendete Szintillationsdetektor besteht aus einem Szintillationskristall, der direkt an eine Photoverfielfacherröhre (PMT) gekoppelt ist. Kristall und PMT sind in einem lichtdichten Gehäuse mit μ-Metall-Abschirmung gegen Magnetfeldeinwirkung montiert und hermetisch abgedichtet. Der Schutz gegen Magnetfeldeinwirkung kann in der Dicke variieren.
Gängigste Modellytpen: 51B51/2M, 76B76/3M, 76BP76/3M – mit Axialbohrung

Question 7

Was für Detektorarten gibt es?

Accepted Answer

Standard-Detektoren oder maßgeschneiderte Detektoren nach Ihren Spezifikationen.

Question 8

Welche Standard-Szintillations-Detektoren gibt es?

Accepted Answer

- Baugruppen mit Photovervielfacherröhre = Photomultiplier „PMT“
- Baugruppen ohne PMT

Question 9

Welche Standard Modelle mit PMT gibt es?

Accepted Answer

2 Versionen:
„A“ – Modelle zerlegbar
„B“ – Modelle integriert

Question 10

Welche Standard Modelle ohne PMT gibt es?

Accepted Answer

C“ – Modelle vorgesehen zur Verwendung in Kombination mit PMT des Kunden in zerlegbaren Baugruppen, „CP“ – Modelle haben eine Axialbohrung und
„CA“ + „CD“ – Modelle mit dünnem Eintrittsfenster zur Detektion von energiearmer Röntgenstrahlung

Question 11

Was sind „A“ – Modelle?

Accepted Answer

„A“ – Modelle werden zerlegbar konstruiert, damit Photomultiplier leichter ausgetauscht werden können, sie werden üblicherweise bei Baugruppen mit mehreren Photomultipliern verwendet. Mit Axialbohrung erhalten sie die Bezeichnung „AP“ – und mit dünnem Eingangsfenster die Bezeichnung „AA“.

Question 12

Was sind „B“ – Modelle?

Accepted Answer

„B“ - Modelle bestehen aus Szintillationskristall gekoppelt mit einem Photomultiplier.
Um den PMT herum internes oder externes magnetisches Gehäuse (Magnetabschirmung) und montiert in lichtdichtem Gehäuse mit Aluminium oder mit Beryllium – Eintrittsfenster. Lieferbar mit integriertem oder aufsteckbarem Spannungsteiler oder Spannungsteiler mit Vorverstärker.
Es gibt auch dünne „B“ – Modelle, sog. BA, BD, BM - Modelle zum Nachweis von energiearmer Strahlung. „BA“ – mit Aluminium-Eintrittsfenster für Röntgenstrahlung, „BD“ – mit Beryllium-Eintrittsfenster für niedrigere Energien, „BM“ - mit Mylar-Eintrittsfenster zum Nachweis schwerer Ionen energiearmer Beta-Partikel mit hygroskopischen Kristallen.

Question 13

Was sind „C“ – Modelle?

Accepted Answer

„C“ – Modelle bestehen aus Szintillationskristall in Aluminium - oder Edelstahl - oder Kupfergehäuse montiert. Bei hygroskopischen Kristallen Abdichtung durch Glas- oder Quarzfenster, zur optischen Kopplung mit PMT oder anderer Lichtdetektionsvorrichtung.

Question 14

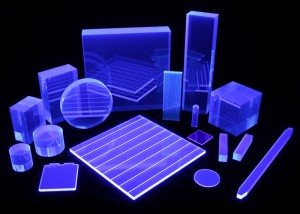

Was sind Plastik – Szintillations - Detektoren (Plastikszintillatoren)?

Accepted Answer

Hier handelt es sich um feste organische Szintillatoren.. Es gibt sie in vielen Varianten. Ihre Gemeinsamkeit ist, dass sie hauptsächlich aus Kohlenstoff - und Wasserstoffatomen bestehen und daher eine relativ geringe Dichte (ca. 1 g / cm3) und einen niedrigen Z-Wert aufweisen.
Szintillatoren auf Basis von PolyVinylToluol (PVT) und PolyStyrol (PS) werden als „Plastik - Szintillatoren “ bezeichnet.

Question 15

Was sind Photodiode – Detektoren?

Accepted Answer

Im Allgemeinen bestehen Photodioden - Szintillationsdetektoren aus einer kleinen PIN - Photodiode, die mit einem Szintillationskristall gekoppelt ist, häufig CsJ (tl). In der Baugruppe ist standardmäßig ein ladungsempfindlicher Vorverstärker eingebaut.

Question 16

Was ist ein Silizium - Photovervielfacher – Detektor (SiPM – Detektor)

Accepted Answer

SiPMs sind äußerst empfindliche Detektoren, die überall dort Anwendung finden wo niedrigste Licht - und Strahlungswerte mit hoher Präzision gemessen werden sollen.
